10776 - DB55 Planter (24 Rows, 70cm spacing) (Russian) - 10Sep18

25 - Приводы

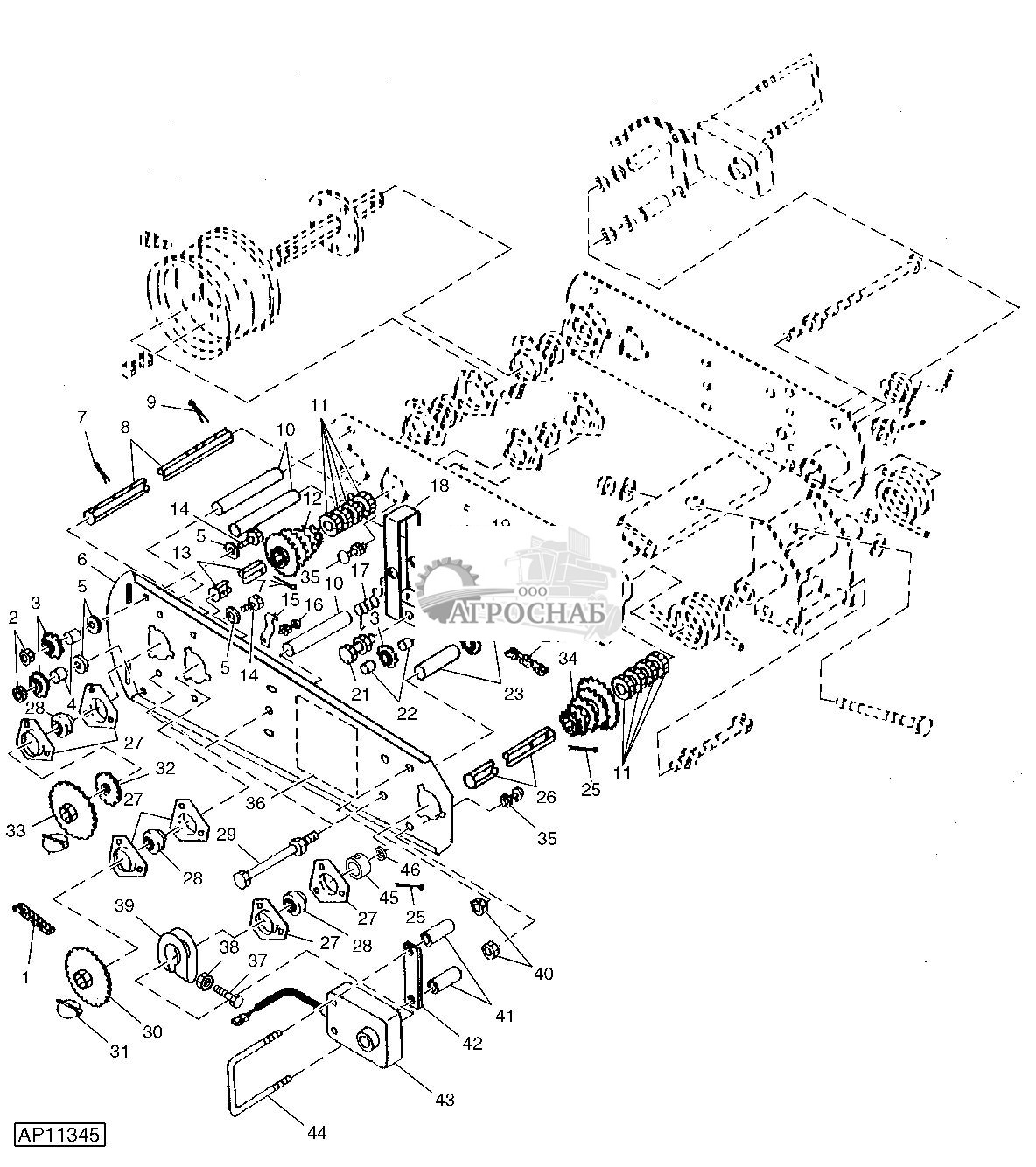

Трансмиссия подачи семян с отключением половины ширины

key PART NO. PART NAME QTY SERIAL NO. REMARKS
1 AA35365 Цепь катка 1 L = 104, (ASSEMBLED FR OM AJ8878N AND P33541)
2 A31867 Стопорная гайка 2 M12
3 AA32729 Цепная звездочка 4 Z = 14, ANSI 40
4 A50244 Распорная втулка 2
5 24M7180 Шайба 4 13 X 37 X 3 mm
6 A50669 Панель 1
7 11M7028 Шплинт 2 5 X 32 mm
8 A54318 Стержень 1 LGTH = 424 mm
9 11M7032 Шплинт 4 5 X 50 mm
10 A43076 Распорная втулка 3
key PART NO. PART NAME QTY SERIAL NO. REMARKS
11 A43610 Распорная втулка 8
12 AA31691 Цепная звездочка 1 Z = 16
13 A54318 Стержень 1
14 19M7330 Винт с головкой 2 M12 X 55
15 A42756 Зажимная скоба 1
16 03M7251 Болт 1 M6 X 12
14M7272 Гайка 1 M6
17 A60908 Пружина растяжения 1 LH
18 AA31881 Рукоять 1
19 A60909 Пружина растяжения 1 RH
key PART NO. PART NAME QTY SERIAL NO. REMARKS
20 A42757 Задвижка 1
21 19M7273 Винт с головкой 1 M12 X 60
14M7275 Гайка 1 M12
24M7047 Шайба 1 13 X 24 X 2.500 mm
22 A50245 Распорная втулка 2
23 A40622 Распорная втулка 2
24 AA35503 Цепь катка 1 L = 128, (ASSEMBLED FR OM AJ8878N AND P33541)
25 11M7040 Шплинт 2 6.300 X 50 mm
26 A54319 Стержень 1 LGTH = 740 mm
27 H103264 Формован. фланцевый корпус 6
key PART NO. PART NAME QTY SERIAL NO. REMARKS
28 JD9260 Шариковый подшипник 3
29 19M8037 Винт с головкой 4 M12 X 180
14M7415 Гайка 4 M12
30 AA36281 Цепная звездочка 1 Z = 48, ANSI 40
31 AA21292 Быстрозамыкающийся штифт 2
32 AA36280 Цепная звездочка 1 Z = 18, ANSI 40 (ASSEMBL ED FROM A42555 & A50776)
A42555 Цепная звездочка 1 ORDER AA36280
33 AA63703 Цепная звездочка 1 Z = 36
34 AA31692 Цепная звездочка 1 Z = 24
35 03M7184 Болт 9 M8 X 20
key PART NO. PART NAME QTY SERIAL NO. REMARKS
14M7273 Гайка 9 M8
36 A49054 Знак 1
37 19M7295 Винт с головкой 1 M8 X 45
38 14M7273 Гайка 1 M8
39 A53746 Скоба 1
40 14M7274 Гайка 2 M10
41 28H1535 Распорная втулка 2 0.493" X 0.675" X 2-3/4"
42 A56222 Регулировочный хомут 1
43 AA81651 Муфта 1 SUB FOR AA74084 Вправо по часовой стрелке
44 A56221 П-образный болт 1
key PART NO. PART NAME QTY SERIAL NO. REMARKS
45 A54356 Распорная втулка 1
46 24M7091 Шайба 1 26 X 44 X 4 mm

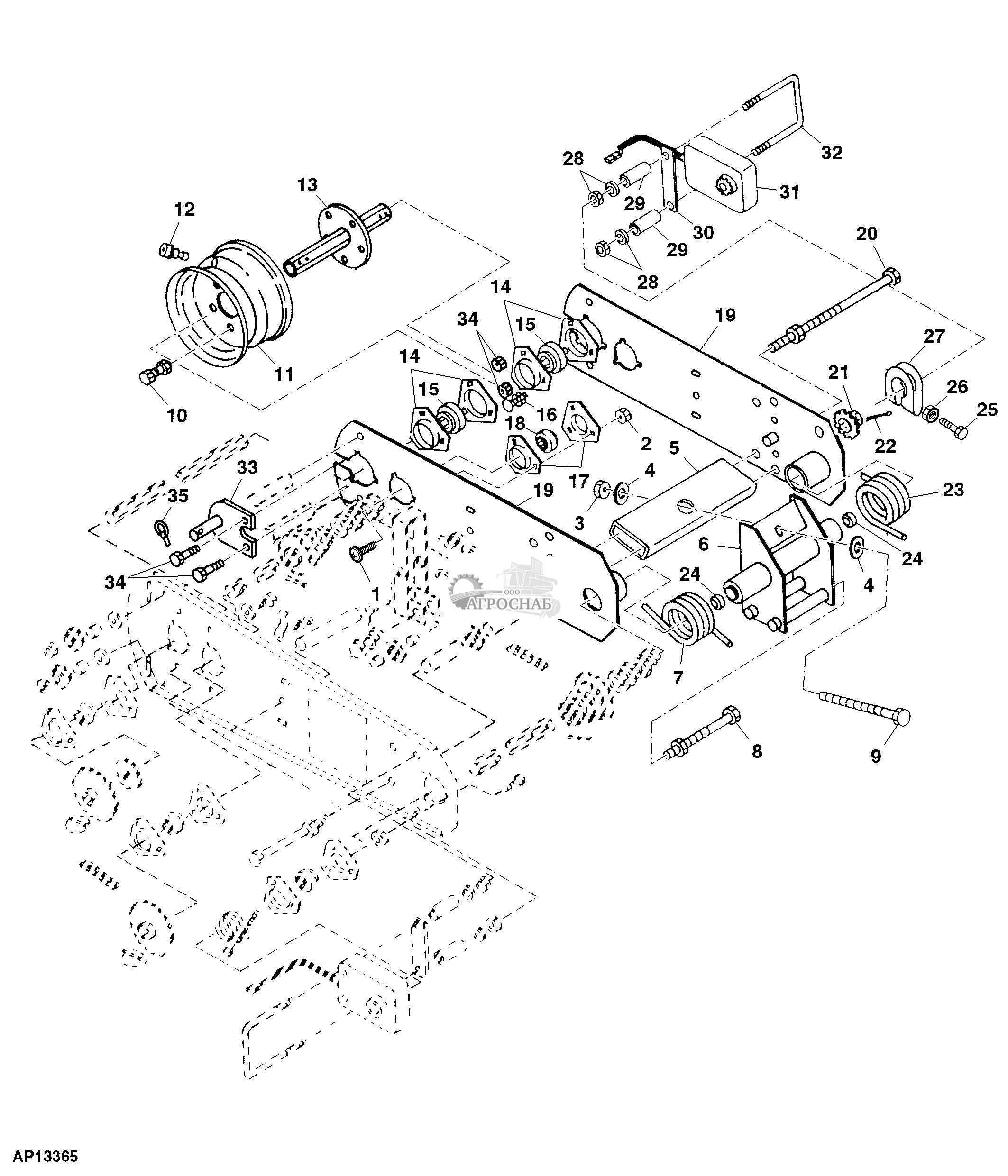

Трансмиссия подачи семян с отключением половины ширины

key PART NO. PART NAME QTY SERIAL NO. REMARKS
1 03M7184 Болт 6 M8 X 20
2 14M7273 Гайка 6 M8
3 A31869 Стопорная гайка 1 M16
4 24M7053 Шайба 2 17 X 30 X 3 mm
5 A47935 Труба 1
6 AA34679 Опора 1
7 A48387 Торсионные пружины 1 LH
8 19M7639 Винт с головкой 2 M16 X 180
14M7276 Гайка 2 M16
9 19M8181 Винт с головкой 1 M16 X 200
key PART NO. PART NAME QTY SERIAL NO. REMARKS
10 W14093 Колесный болт 5
14H888 Гайка 5 9/16"
11 AM37641 Обод 1
12 AN132749 Шток вентиля шины 1
13 AA34762 Ось 1
14 H103265 Формован. фланцевый корпус 4
15 JD9420 Шариковый подшипник 2
16 03M7191 Болт 6 M10 X 25
14M7274 Гайка 6 M10
17 H103264 Формован. фланцевый корпус 2
key PART NO. PART NAME QTY SERIAL NO. REMARKS
18 JD9260 Шариковый подшипник 1
19 AA34682 Пластина 2
20 A31552 Винт с головкой 2 M16 X 325
14M7276 Гайка 2 M16
21 AA35333 Цепная звездочка 1 Z = 16, ANSI 40
22 11M7040 Шплинт 2 6.300 X 50 mm
23 A48388 Торсионные пружины 1 RH
24 AA28271 Шариковый подшипник 2
25 19M8359 Винт с головкой 1 M8 X 45
26 14M7273 Гайка 1 M8
key PART NO. PART NAME QTY SERIAL NO. REMARKS
27 A53746 Скоба 1
28 14M7274 Гайка 4 M10
29 28H1535 Распорная втулка 2 0.493" X 0.675" X 2-3/4"
30 A56222 Регулировочный хомут 1
31 AA66078 Муфта 1 LH (CCW)
32 A56221 П-образный болт 1
33 AA42792 Кронштейн 1
34 03M7191 Болт 2 M10 X 25
14M7274 Гайка 2 M10
35 AA21292 Быстрозамыкающийся штифт 1

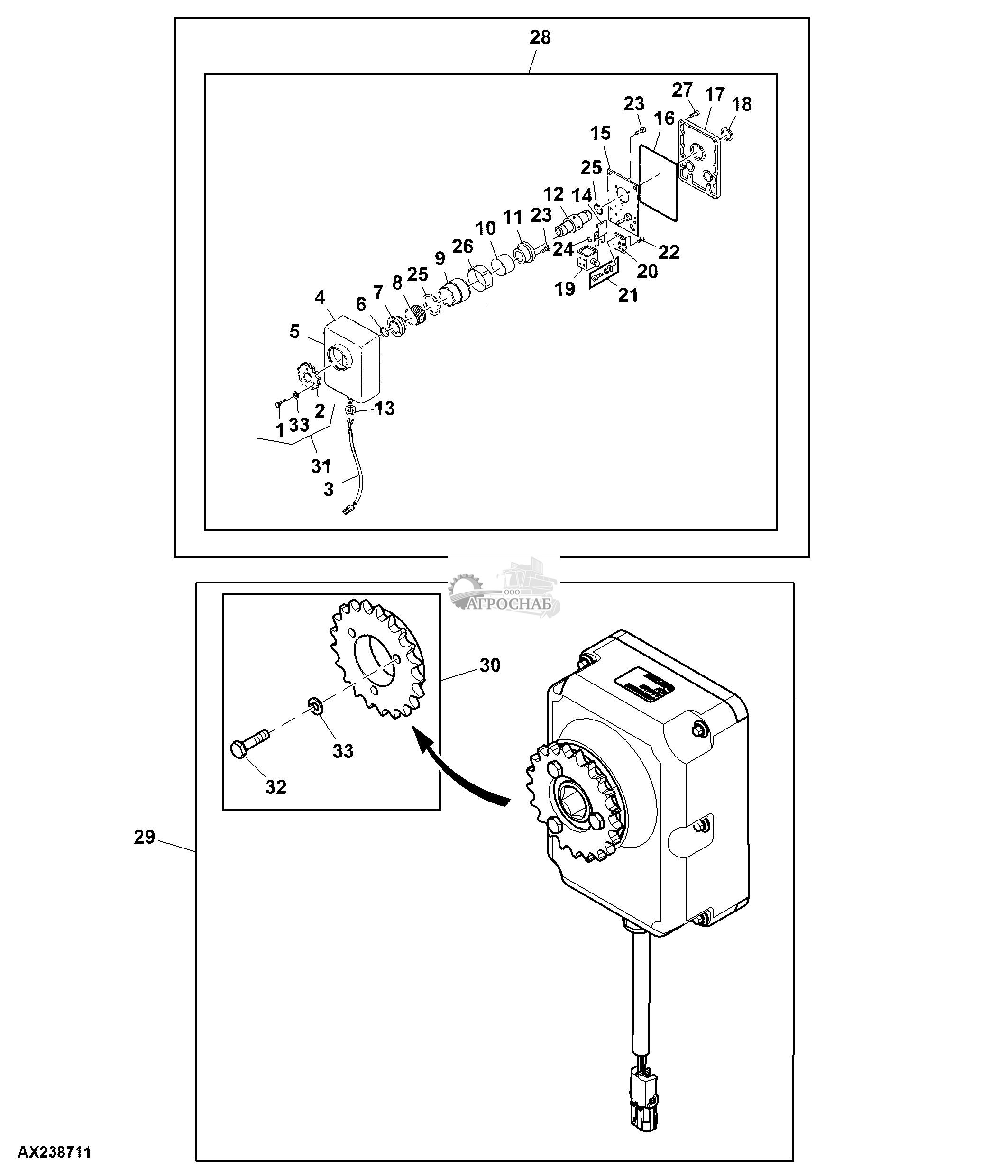

Муфта отсоединения половинной ширины

key PART NO. PART NAME QTY SERIAL NO. REMARKS
1 19H3730 Винт 3 1/4" X 7/8" (A) OR (C) (I)
2 ...... Цепная звездочка 1 (A); Z = 21
3 ...... Жгут проводов 1 (H)
4 ...... Крышка 1 (B)
5 ...... Сальник 1 (B)
6 ...... Пружинное кольцо 2 (C)
...... Пружинное кольцо 1 (D)
7 ...... Ступица 1 (D)
8 A57994 Торсионные пружины 1 RH, CW
A57993 Торсионные пружины 1 LH, CCW
key PART NO. PART NAME QTY SERIAL NO. REMARKS
9 ...... Стопор 1 (E); Inner Collar
10 ...... Гильза 1 (E)
11 ...... Ступица 1 (F)
12 ...... Ступица 1 (D)
13 ...... Фитинг 1 (B) OR (H)
14 ...... Пускатель 1 (E)
15 ...... Пластина муфты 1 (F); RH, CW
...... Пластина муфты 1 (F); LH, CCW
16 ...... Сальник 1 (B) OR (C)
17 ...... Крышка 1 (B)
key PART NO. PART NAME QTY SERIAL NO. REMARKS
18 ...... Уплотнительное кольцо 1 (B) OR (C)
19 ...... Электрическая обмотка 1 (G)
20 ...... Пластина 1 (G)
21 ...... Винт с головкой 2 (C) OR (G);(I)
...... Шайба 2 (C) OR (G)
...... Стопорная шайба 2 (C) OR (G)
22 ...... Винт с головкой 2 (C) OR (G);(I)
23 ...... Винт с головкой 3 (C) OR (F);(I)
24 ...... Пружинное кольцо 1 (C) OR (E)
25 ...... Пружинное кольцо 1 (C) OR (E)
key PART NO. PART NAME QTY SERIAL NO. REMARKS
26 ...... Стопор 1 (E); Outer Collar
27 ...... Винт 1 (B) OR (C)
28 AA74085 Муфта 1 SUB FOR AA66078 OR AA43645; LH, CCW
AA74084 Муфта 1 SUB FOR AA66077 OR AA43644; RH, CW
29 AA81651 Муфта 1 SUB FOR AA74084; CW
AA81652 Муфта 1 SUB FOR AA74085; CCW
30 AA87232 Комплект звездочек 1 USE WITH AA81651 AND AA81652
31 AA40184 Ремонтный комплект 1 USE WITH AA74084 AND AA74085
32 19H1914 Винт с головкой 3 1/4" X 1"
33 12H302 Стопорная шайба 6 1/4"

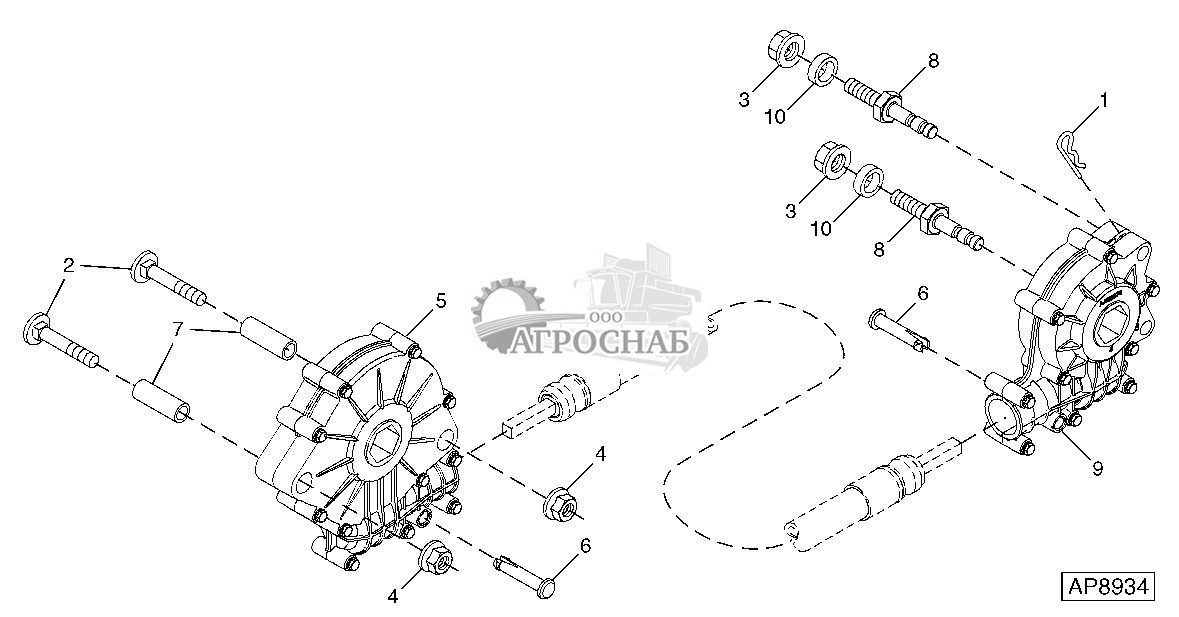

Редукторы Pro-Shaft™

key PART NO. PART NAME QTY SERIAL NO. REMARKS
1 J16931 Штифт 1
2 03M7216 Болт 2 M8 X 50
3 14M7296 Фланцевая гайка 2 M10
14M7274 Гайка 2 M10
4 14M7298 Фланцевая гайка 2 M8
5 AA54374 Корпус 1
AA63353 Редуктор 1
6 A74890 Крепление со штифтом 2
7 A77532 Втулка 2 9.040 X 12.700 X 36 mm (0.356" X 1/2" X 1.417")
8 A80688 Шпилька 2
key PART NO. PART NAME QTY SERIAL NO. REMARKS
A80687 Шпилька 2
9 AA57397 Редуктор 1
AA58675 Редуктор 1
10 A43955 Шайба 2

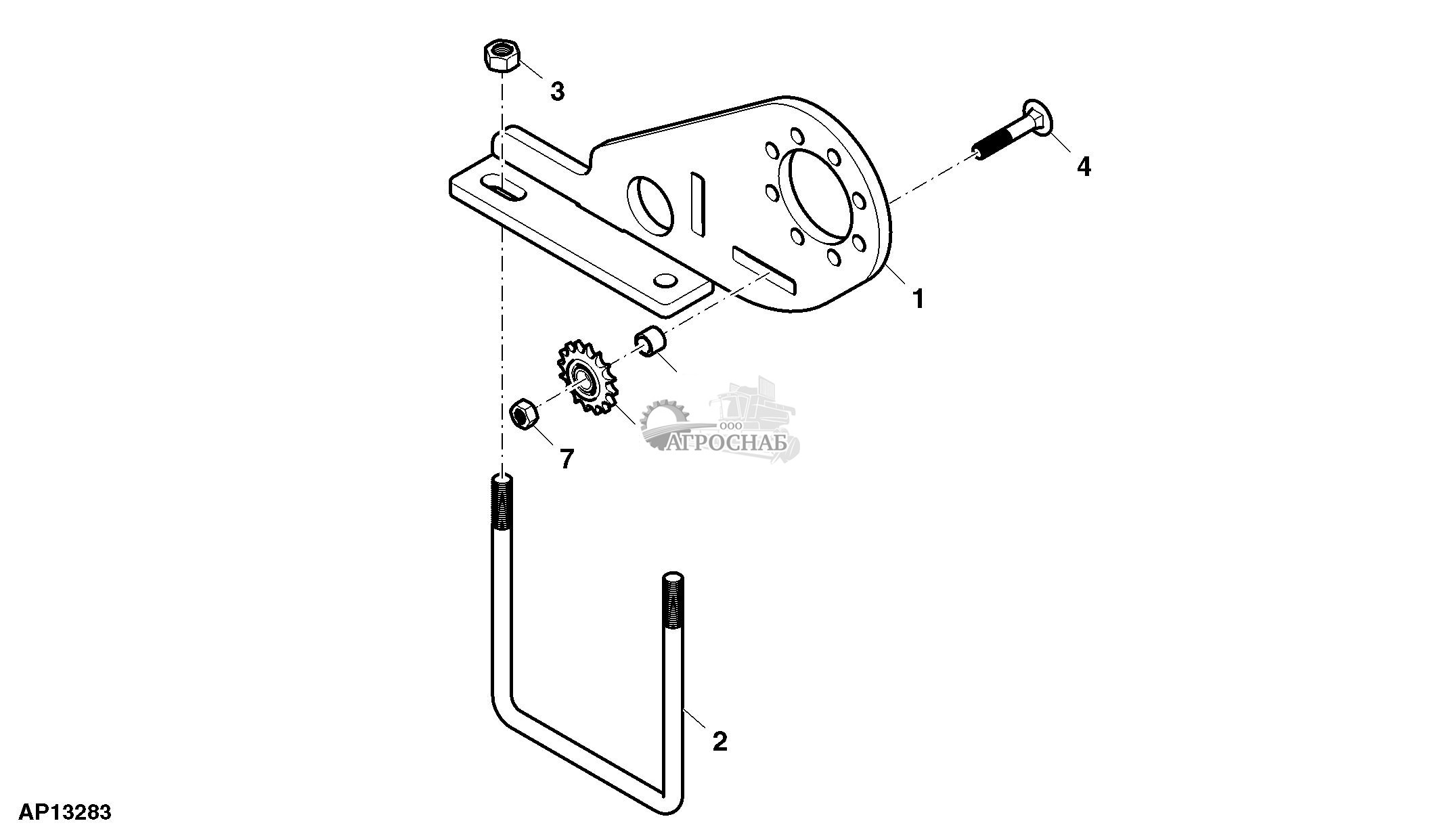

Крепление мотора привода с регулируемой скоростью

key PART NO. PART NAME QTY SERIAL NO. REMARKS
1 A100468 Пластина 1
2 A46533 П-образный болт 1
3 14M7276 Гайка 2 M16
4 03M7204 Болт 1 M12 X 60
5 AA32729 Цепная звездочка 1 Z = 14
6 N189266 Распорная втулка 1
7 14M7275 Гайка 1 M12
8 24M7386 Шайба 1 13 X 19 X 1.500 mm

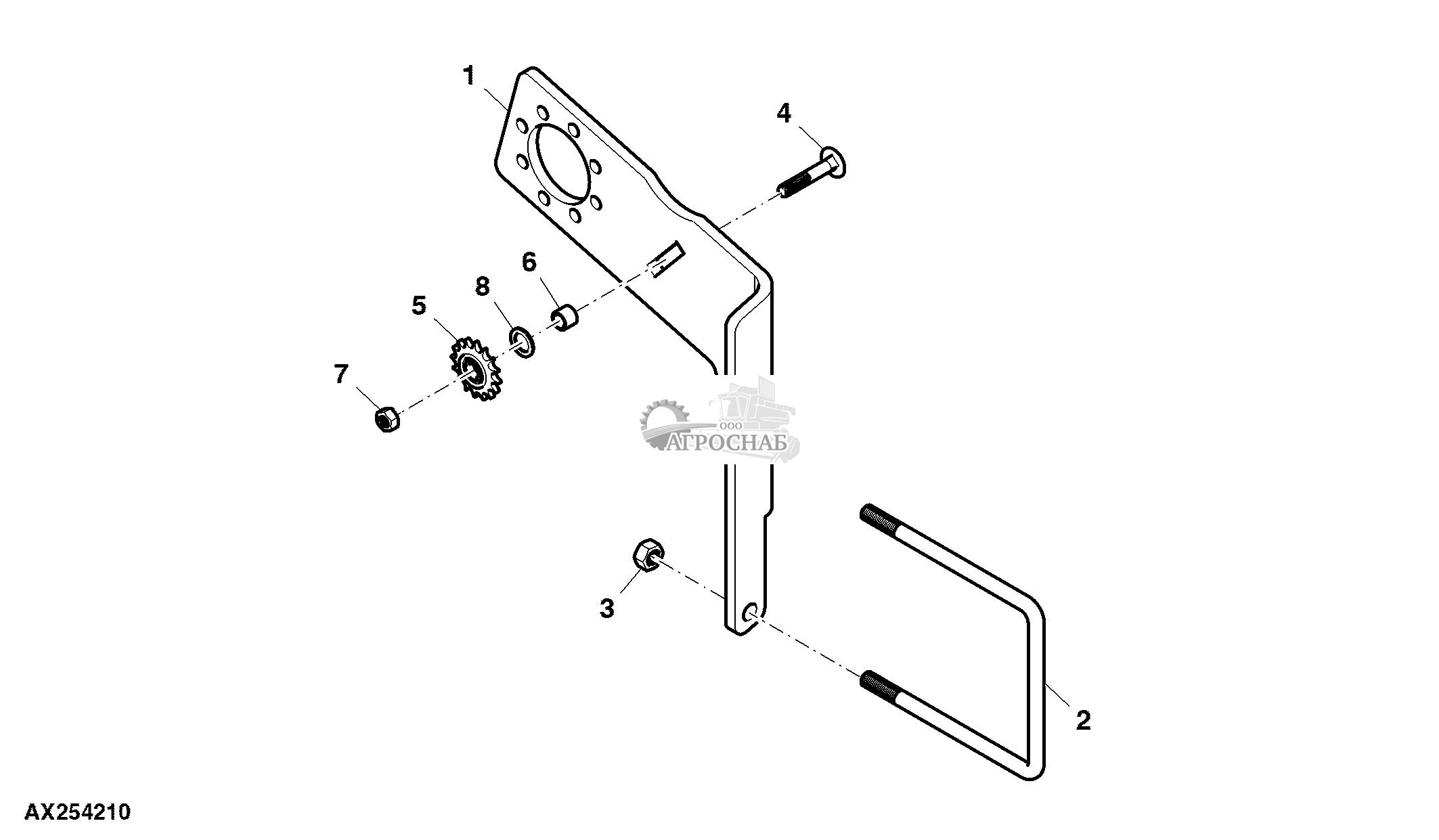

Крепление мотора привода с регулируемой скоростью

key PART NO. PART NAME QTY SERIAL NO. REMARKS
1 AA83956 Кронштейн 1 SUB FOR AA77203
2 A46533 П-образный болт 1 (A)
A100469 П-образный болт 1 (B) SUB FOR A90413
3 14M7276 Гайка 2 M16
4 03M7204 Болт 1 M12 X 60
5 N189266 Распорная втулка 1
6 AA32729 Цепная звездочка 1 Z = 14
7 14M7275 Гайка 1 M12

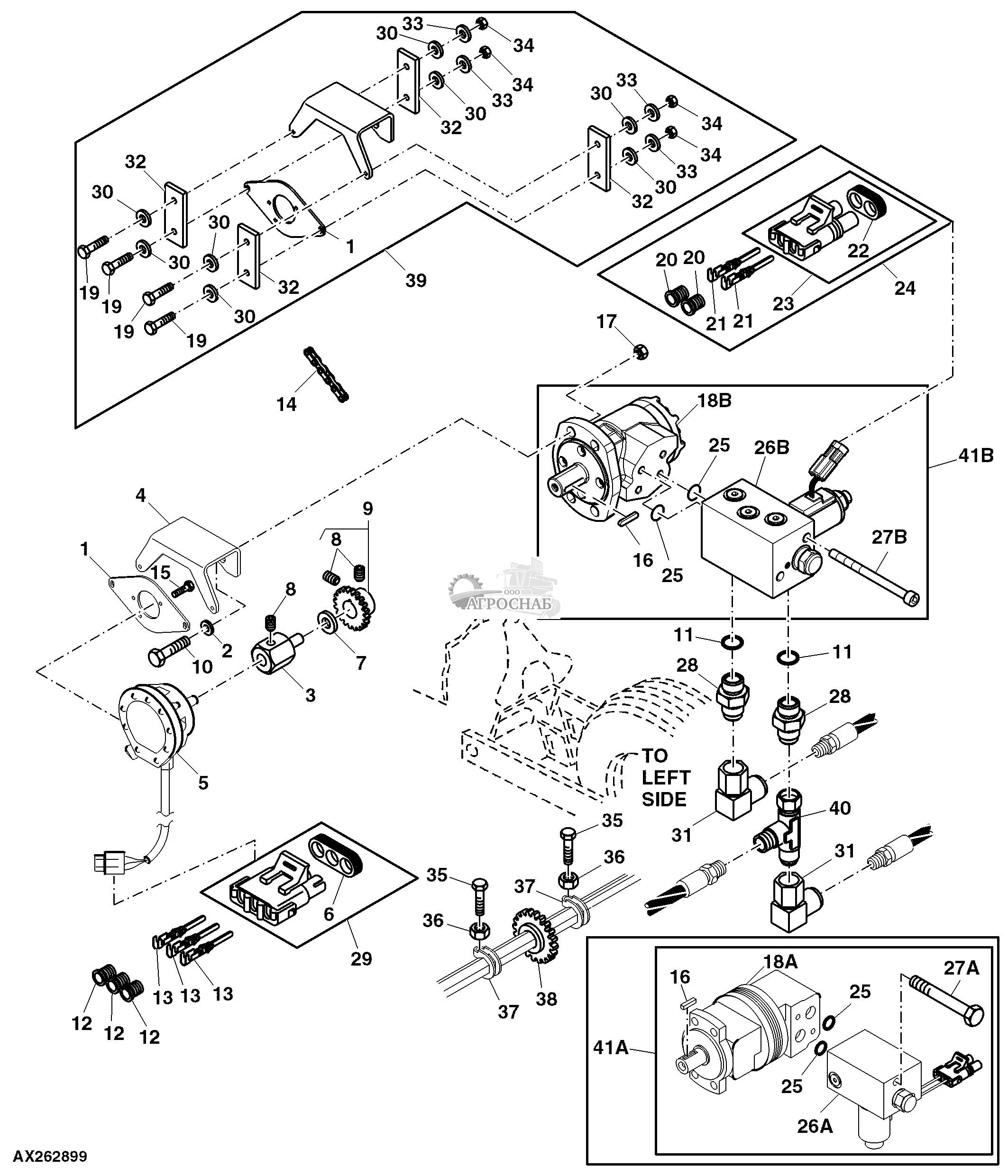

Двигатель регулируемого привода системы подачи семян, показана правая сторона

key PART NO. PART NAME QTY SERIAL NO. REMARKS
1 A72320 Хомут 1
2 24M7047 Шайба 2 13 X 24 X 2.500 mm
3 A72405 Фитинг переходника 1
4 A72321 Кронштейн 1
5 AA54557 Датчик скор. вращ. кол. 1 Application Rate
6 R78049 Сальник 1
7 24M7040 Шайба 1 11 X 20 X 2 mm
8 22M7072 Установочный винт 3 M6 X 10
9 AA44118 Цепная звездочка 1 Z = 18
10 19M8600 Винт с головкой 4 M10 X 50
key PART NO. PART NAME QTY SERIAL NO. REMARKS
11 R26448 Уплотнительное кольцо 2
12 R78059 Узел электрич. разъема 3
13 R78057 Клемма электр. разъема 3
14 ...... Цепь катка 1 L = 108
15 A71185 Винт 3
16 N119457 Кнопка 2
17 14M7275 Гайка 8 M12
18A AA43717 Гидравлический мотор 1 50 cc, ORDER AA87097,AA86353 AND A105836
18B AA87097 Гидравлический мотор 1
19 ...... Винт 4
key PART NO. PART NAME QTY SERIAL NO. REMARKS
20 R78063 Уплотнен. электр. разъема 2
21 R78060 Клемма электр. разъема 2
22 R78048 Вспом. электр. разъем 1
23 RE12363 Клемма электр. разъема 1
24 RE12331 Узел электрич. разъема 1
25 R116032 Уплотнительное кольцо 4
26A AA43716 Гидравл. нагнетат. клапан 1 USE WITH AA43717
26B AA86353 Гидравл. нагнетат. клапан 1 USE WITH AA87097
27A N275275 Винт с головкой 2 USE WITH AA43717
27B A105836 Винт с гол. п/торц. кл. 2 USE WITH AA87097
key PART NO. PART NAME QTY SERIAL NO. REMARKS
28 R39249 Фитинг переходника 2
29 RE12364 Узел электрич. разъема 1
30 ...... Шайба 8
31 AH75164 Коленчатый патрубок 2 10 AND 12- ROW
32 ...... Хомут 4
33 ...... Стопорная шайба 4
34 ...... Гайка 4
35 19M7295 Винт с головкой 2 M8 X 45
36 14M7273 Гайка 2 M8
37 A53746 Скоба 2
key PART NO. PART NAME QTY SERIAL NO. REMARKS
38 AA63702 Цепная звездочка 1 Z = 29
39 AA55985 Комплект оборудования 1
40 AN33434 Тройник 1
41A AA47148 Гидравлический мотор 1 ORDER AA87098
41B AA87098 Гидравлический мотор 1

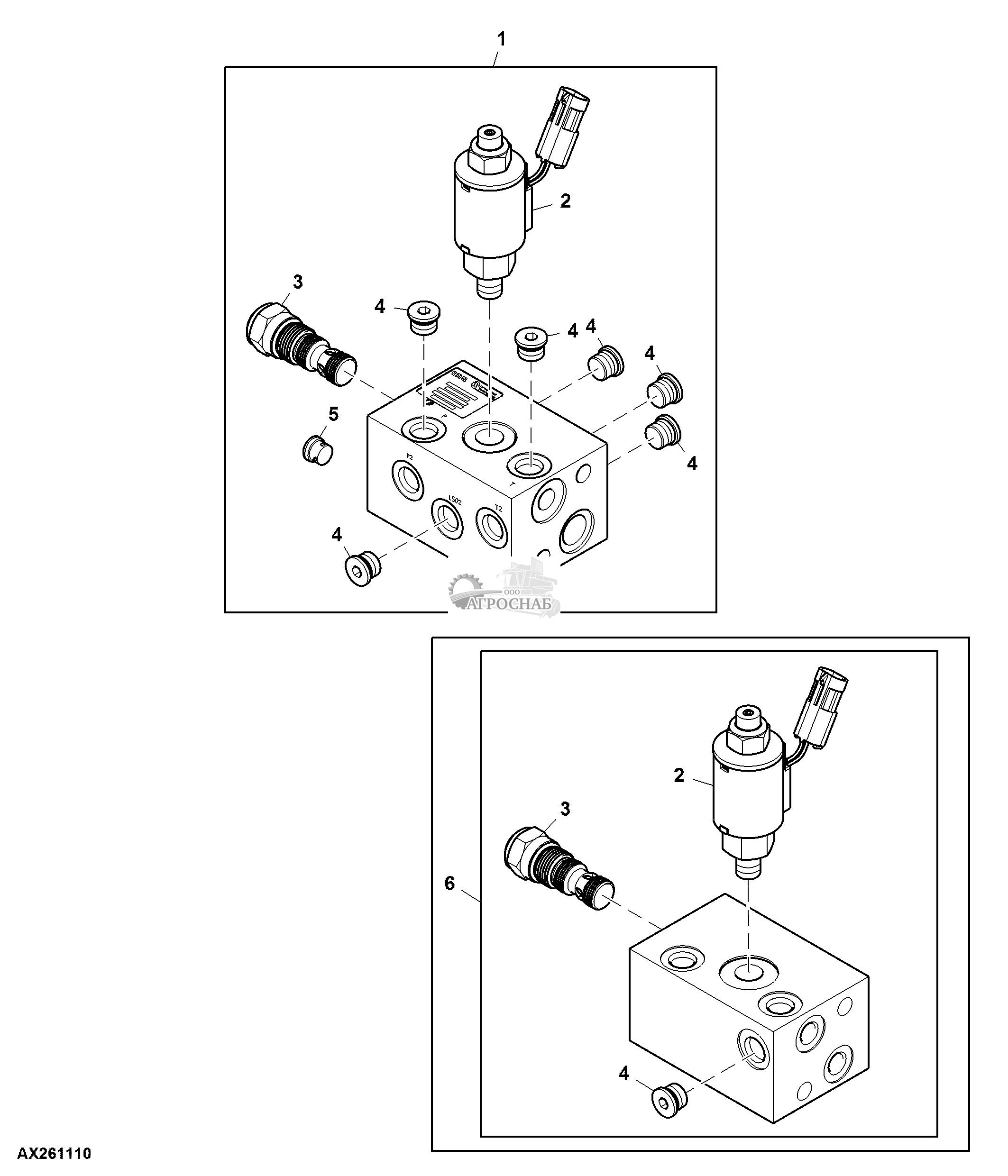

Клапан регулировки давления в гидравлической системе, двигатель регулируемого привода

key PART NO. PART NAME QTY SERIAL NO. REMARKS
1 AA86353 Гидравл. нагнетат. клапан 1
2 AA46691 Гидравл. нагнетат. клапан 1
AN276878 Комплект уплотнений 1
3 AA87772 Расходный гидр. клапан 1
CB11465869 Комплект уплотнений 1
4 A73182 Трубная заглушка 6 USE WITH AA86353
A73182 Трубная заглушка 1 USE WITH AA43716
5 RE319427 Обратный клапан 1
6 AA43716 Гидравл. нагнетат. клапан 1

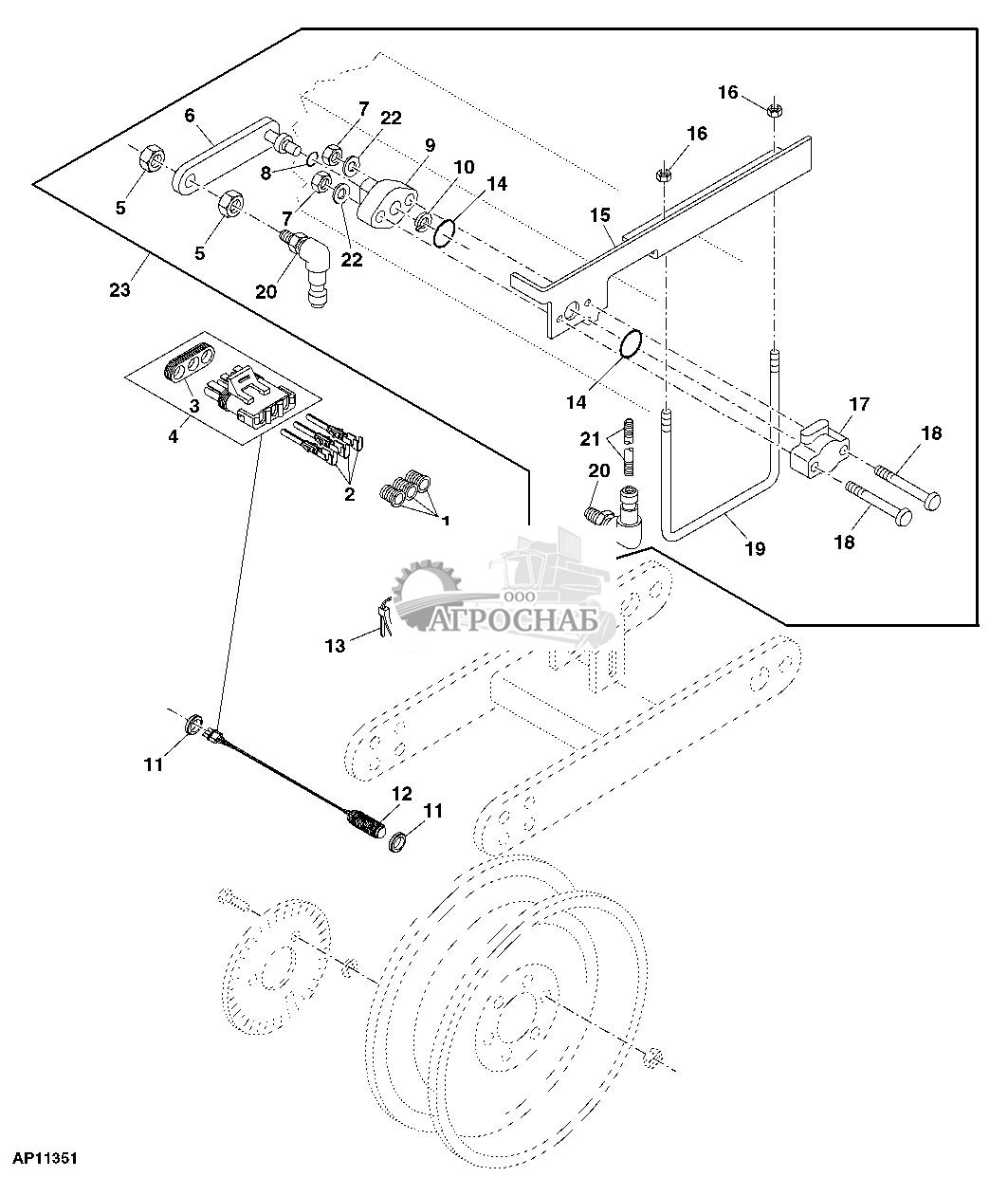

Датчики движения колес и высоты

key PART NO. PART NAME QTY SERIAL NO. REMARKS
1 ...... Уплотнен. электр. разъема AR
2 ...... Клемма электр. разъема AR
3 ...... Сальник 1
4 ...... Узел электрич. разъема 1
5 14H860 Гайка 4 1/4"
6 AA54046 Рукоять 1
7 14M7360 Стопорная гайка 2 M5
8 A4365R Уплотнительное кольцо 1
9 R100686 Опора 1
10 R72653 Пружинное кольцо 1
key PART NO. PART NAME QTY SERIAL NO. REMARKS
11 A61237 Гайка 2
12 AA47936 Датчик 1
13 A78364 Обвязной хомут AR
14 P48347 Уплотнительное кольцо 2
15 A61703 Кронштейн 1
16 14M7275 Гайка 2 M12
17 RE261354 Датчик 1
18 19M7986 Винт с головкой 2 M5 X 50
19 A46534 П-образный болт 1
20 AN207028 Шаровое соединение 1
key PART NO. PART NAME QTY SERIAL NO. REMARKS
21 N232954 Стержень 1
22 ...... Шайба 2
23 AA71207 Комплект переходников 1

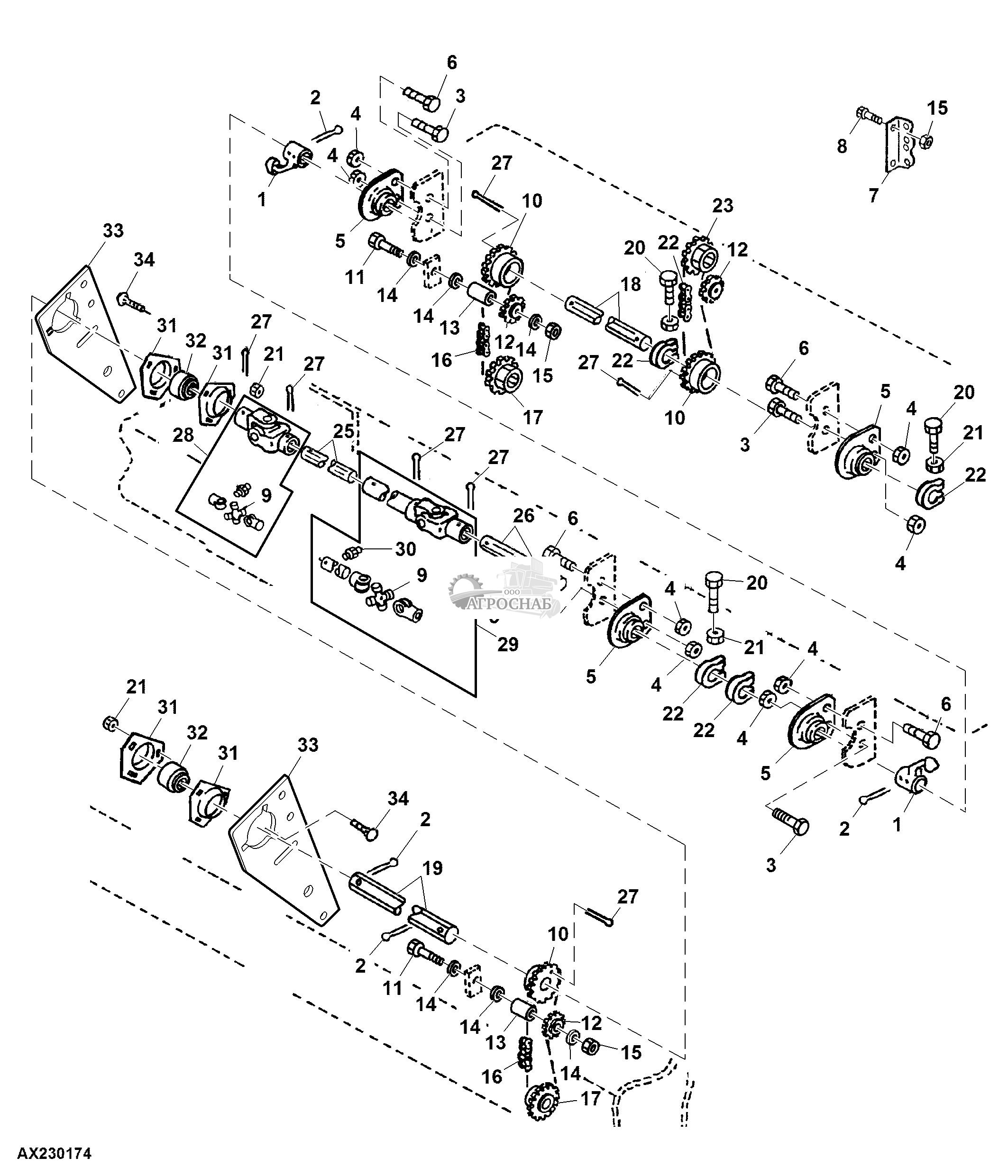

Привод промежуточного вала, показана левая сторона

key PART NO. PART NAME QTY SERIAL NO. REMARKS
1 A52085 Быстроразъемная муфта 2
2 11M7040 Шплинт 4 6.300 X 50 mm
3 19M7167 Винт с головкой 8 M10 X 25
4 14M7274 Гайка 8 M10
5 AA35646 Подшипник с корпусом 4
6 19M7168 Винт с головкой 4 M10 X 30
7 A46440 Уголок 2
8 A48215 Болт 4
9 AA26145 Универсальный шарнир 2
10 AA39180 Ведущая звездочка 3 Z = 21, ANSI 40
key PART NO. PART NAME QTY SERIAL NO. REMARKS
11 19M7914 Винт с головкой 1 M12 X 120
12 AA32729 Цепная звездочка 3 Z = 14
13 28H2675 Втулка 1 0.546" X 0.840" X 3"
14 24M7047 Шайба 6 13 X 24 X 2.500 mm
15 14M7275 Гайка 2 M12
16 ...... Цепь катка 2 ANSI 40, Number of Links = 66
17 ...... Цепная звездочка 2 Z = 19
18 ...... Промежуточный вал 1
19 ...... Промежуточный вал 1
20 19M7295 Винт с головкой 4 M8 X 45
key PART NO. PART NAME QTY SERIAL NO. REMARKS
21 14M7273 Гайка 4 M8
22 A53746 Скоба 4
23 ...... Цепная звездочка 1 Z = 16, ANSI 40
24 ...... Цепь катка 1 ANSI 40, Number of Links = 56 , Roller Jack to Counter Shaft
25 ...... Промежуточный вал 1
26 ...... Промежуточный вал 1
27 11M7032 Шплинт 7 5 X 50 mm
28 AA36095 Вилка универсал. шарнира 1
29 AA46771 Вилка универсал. шарнира 1
30 JD7844 Смазочная арматура 3
key PART NO. PART NAME QTY SERIAL NO. REMARKS
31 H103264 Формован. фланцевый корпус 4
32 JD9260 Шариковый подшипник 2
33 A50967 Кронштейн 2
34 03M7185 Болт 6 M8 X 25
